很多朋友对于BIM机电设计不是很了解，今天就来给大家讲讲BIM机电设计的价值吧。

目前，BIM应用项目中机电部分多用于解决几何设计上的冲突，如管线之间的冲突、土建工程的冲突等，利用BIM技术能建立建筑物3D模型、 虚拟模型等，能更好的呈现建筑物外观与内部及其配套设施的配置情况，让整个项目在施工前一目了然，为后期的施工降低成本及风险。

BIM机电设计中，通常会用到什么样的方法呢？简单列举三种方法供大家参考。

 一、bim机电设计中负荷计算

正常情况下来说，初步设计和施工图阶段的负荷计算是不一样的.在初步设计阶段，往往由于设计周期的关系，设计人员会对建筑进行一个负荷的估算.通常来说使用的是面积指标法。 对于不同功能区域的建筑采用不同的负荷指标，从而获得一个建筑的冷热负荷。 然而在施工图阶段是需要详细的负荷计算书的。 目前国内通常的做法是采用鸿业或者天正等负荷计算软件来进行负荷计算。设计人员需要从建筑提供的图纸和信息中获取建筑内每个房间或者区域的面积，朝向， 传热系数, 窗墙比等一系列参数。然后将这些参数输入到负荷计算软件中。通常来说根据建筑不同体量的不同，一名设计师往往需要几天到一周的工作时间。 然而如果建筑提供的底图是一个参数化的，包含建筑详细信息的一个模型， 建筑师可以直接在revit内进行负荷计算，通过设置空调区域的空间， 然后设置维护结构的热工参数，设计师就可以轻松快捷得进行负荷计算,获得负荷计算书。

二、BIM机电设计中各专业之间的提资

通常在开始画图之前，会进行相互的提资。 作为BIM机电专业来说，通常提资的对象为建筑专业，包括暖通的竖井和机房，强弱电竖井和机房以及给排水的竖井，水箱等。由于二维的局限性，设计师必须在每一层给出竖井的位置和尺寸。

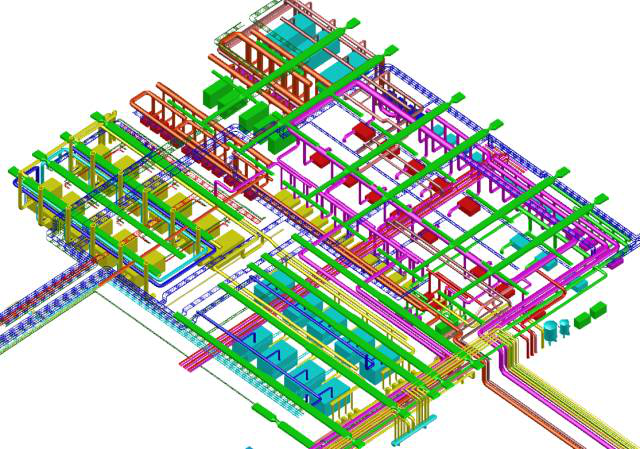

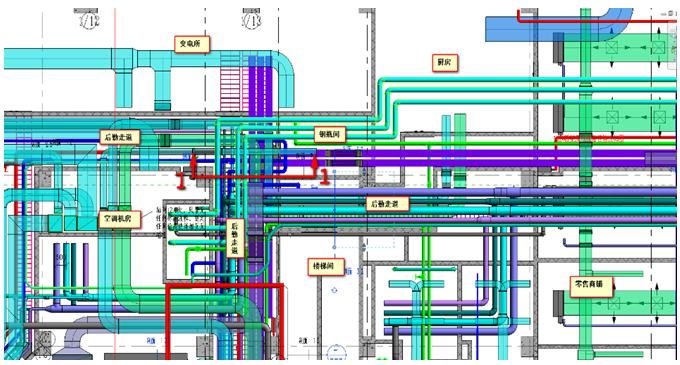

三、BIM机电设计中的管线碰撞检测

BIM设计师在计算机上模拟现场管线，根据图纸深化管线，以确保管线的高度、路由等，施工空间和施工顺序是BIM设计师在进行BIM设计中优先考虑的问题，经过BIM设计过程中预测管线是否超标、超高。超出范围等。采用BIM软件把现场所有数据输入电脑中，绘制三维图形进行合模碰撞。

再举例一个商业综合体的建筑，为大家着重解析一下BIM机电应用的价值。我们可以看到该商业综合体建筑造型复杂，每一层一本呈现阶梯状排布。为了满足规范并和配合建筑外里面的美观，设计师就必须对低楼层位置餐厅内部的厨房排油烟竖井的位置进行考量。因为每一层的布局都是不同的，所以竖井在一层可能贴着隔墙，然而上升到四层的时候可能就立在了公共走廊的中间。 因此， 设计师不得不去调整一至三层竖井的位置。 如果因为建筑布局的关系很难调整， 就必须在1层至4层之间的某个吊顶内进行转位。 因此来回来去修改，是一个相当费时费力的工程。然而如果用revit进行设计。 设置竖井的起始位置，就可以直观得看到竖井在建筑内的位置，是否与建筑不协调，而不需要像在autocad中绘图一样逐层去体现竖井，然后来回进行修改。这就是BIM得以被广泛应用于机电专业的真正原因。
